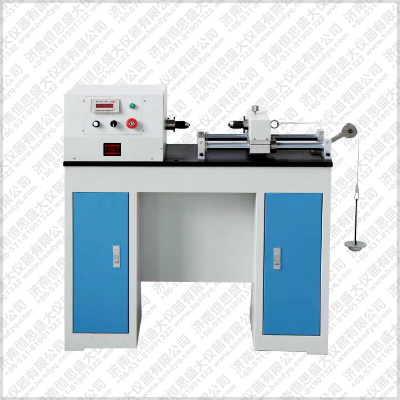

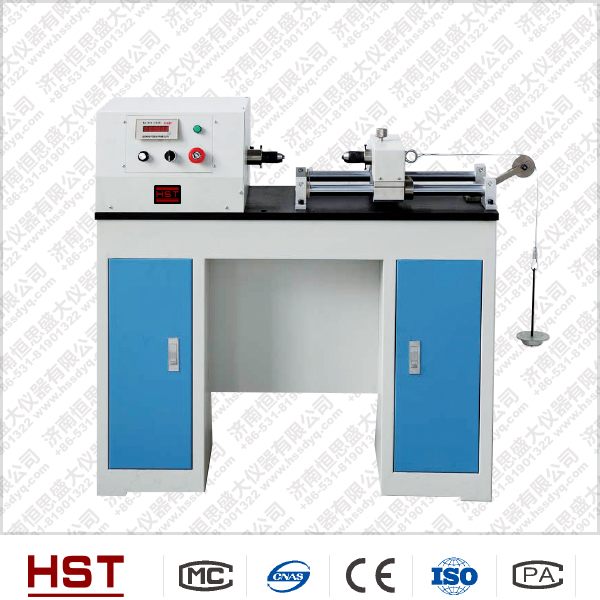

橡膠管扭轉試驗機產品詳情：

●橡膠管扭轉試驗機扭矩量程：500、1000、2000Nm；

●扭矩測量范圍：1%-100%；

●扭矩小讀數值：0.01Nm；

●試驗扭矩分辨率1/±300000。

●扭試驗機主要技術性能指標

●橡膠管扭轉試驗機扭矩量程：500、1000、2000Nm；

●扭矩測量范圍：1%-100%；

●扭矩小讀數值：0.01Nm；

●試驗扭矩分辨率1/±300000；

●扭矩示值相對誤差：≤±1.0%（正轉和反轉兩個方向）；

●扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向）；

●橡膠管扭轉試驗機轉角測量范圍0-10000°；

●轉角示值相對誤差：≤±1%（正轉和反轉兩個方向）；

●扭角(小角度測量)顯示小分辨率：0.0001°；

●轉角小讀數值：0.01°；

●試驗轉速：0.05-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速；

●扭轉速度示值相對誤差：≤±1%（正轉和反轉兩個方向）；

●扭轉速度示值重復性誤差：≤1.0%；

●加力盤、扭矩盤間距離：0～520mm（可根據您的要求定制）；

●兩夾頭的同軸度：≤Φ0.3mm；

●試樣夾持直徑：標準試樣（圓試樣Φ10，標距50mm,100mm）；

●橡膠管扭轉試驗機電源：AC220V±10％，50Hz；

●試樣夾持方式：按用戶試樣提供夾具一套；

●試驗級別:1級；

●主機凈尺寸(mm)：約1350*340*1040；

●主機重量(kg)：約230；

扭轉試驗機應用行業：

計量質檢；冶金鋼鐵；機械制造；民用航空；高等院校；科研實驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。

方案描述

1主機

橡膠管扭轉試驗機主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動，用于調整試驗空間。

2傳動系統

通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；

3扭矩及扭角的檢測

采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示。

4測量控制系統：

濟南橡膠管扭轉試驗機試驗力測量控制系統由高精度雙向對稱性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能。
